KD7311型

十程序段全数字式点焊同步控制器

简    介

    KD7311系列微机点焊同步控制器，是一种由单片机作为主控制单元的点焊同步控制器。

  该控制器能对点焊机的预压、预热、冷却、焊接、带电锻压、锻压、间歇、回火、保持、休止这十个程序段的工作时间（周波数）及工作电流进行调节和同步控制，实现电网电压的补偿。并对各个程序段的工作参数实现数字式调节和显示。

   由于采用了单片机作为主控单元，并采用全数字调节和显示，本控制器的体积和重量与传统电路组成的控制器相比，不仅体积和重量大为减少，更重要的是大大提高了产品的可靠性和稳定性，使产品的性能/价格比大幅度提高。其小巧的的体积也便于将其嵌入焊机内部，缩小了整机体积，降低了制造成本。

   由于采用了低功耗的单片机芯片WE7311，使得本控制器整机功耗只有15W。实属节能产品。

   本控制器的高度集成化，尤其是I²C总线和数字显示技术的应用，使得电路十分简洁。这不仅便于产品的调整、维护和保养，同时也便于用户在技术改造过程中自行仿制。只要不以我公司的名称、商标和型号进行销售，我公司欢迎用户推广、使用和仿制本产品，必要时我们甚至可以进行技术指导。

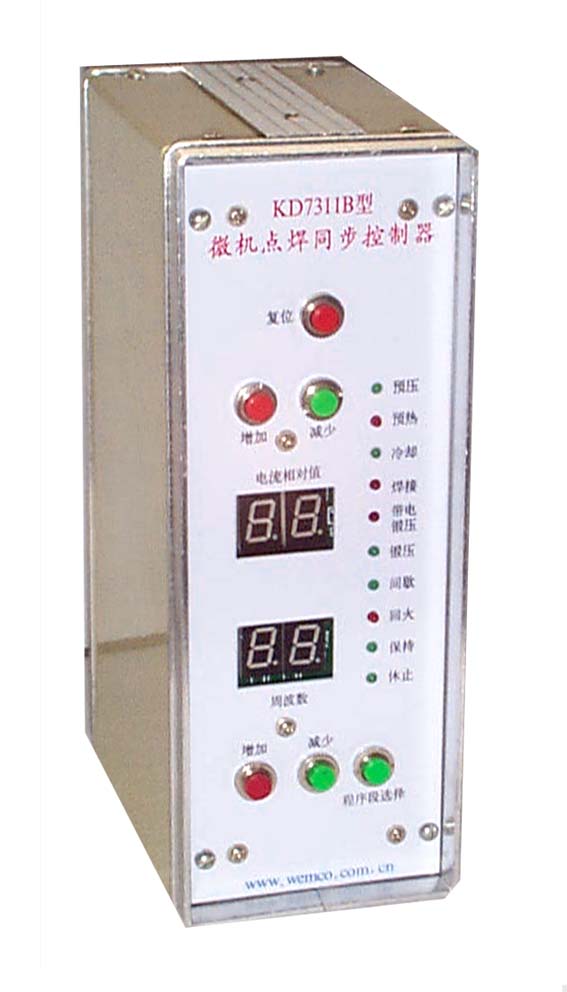

    KD7311系列微机点焊同步控制器共有三个品种，它们是：主要供焊机生产厂家整机配套使用的嵌入式KD7311A，如图一所示。主要供焊机用户对老产品进行技术改造用的外挂式KD7311B，如图二所示。以及将控制单元和主晶闸管合成一体，独立于焊机以外的分体式KD7311C。对于嵌入式和外挂式控制器而言，仅包括控制单元，主晶闸管作为单独组件供应。

1、 程序段数量： 10

2、 各程序段周波数：0~99 （0~1.98s）

3、 周波数精度： ±1

4、 工作电流相对值调节范围：0~99.5 （相对值）

5、 控制输出量： 主晶闸管触发信号、电磁阀及增压电磁阀开关量

6 、最大控制电流： 300A （对分体式KD7311C而言）

7 、电源电压： AC 380V 50Hz

8 、功耗： ≤15W （不含KD7311C）

    外挂式
